LAPORAN PRAKTIKUM JARINGAN KOMPUTER KABEL UTP 9

LAPORAN PRAKTIKUM JARINGAN KOMPUTER

KABEL UTP


Dwiky Semuel	NIM: 064001600019

Teknik Informatika

Fakultas Teknologi Industri

Universitas Trisakti

Jakarta – Indonesia

2017

TEORI SINGKAT

Kabel straight merupakan kabel yang memiliki cara pemasangan yang sama antara ujung satu dengan ujung yang lainnya. Kabel straight digunakan untuk menghubungkan 2 device yang berbeda.

Contoh penggunaan kabel straight adalah sebagai berikut :

- Menghubungkan antara computer dengan switch

- Menghubungkan computer dengan LAN pada modem cable/DSL

- Menghubungkan router dengan LAN pada modem cable/DSL

- Menghubungkan switch ke router

- Menghubungkan hub ke router

Urutan menyusun kabel straight :

- Putih Orange, Orange

- Putih Hijau, Biru

- Putih Biru, Hijau

- Putih Coklat, Coklat

ALAT DAN BAHAN

-kabel UTP

-Connector RJ-45

-Crimping tools

-RJ-45 LAN Tester

Sekarang kita akan bahas cara pemasangannya. Yang pertama adalah cara memasang kabel UTP tipe straight.

Untuk itu, lakukan langkah-langkah berikut:

1. Kupas ujung kabel sekitar 2cm, sehingga kabel kecil-kecil yang ada didalamnya terlihat.

Pilahkan kabel-kabel tersebut dan luruskan. Kemudian susun dan rapikan berdasarkan warnanya yaitu Orange putih, Orange, Hijau Putih, Biru, Biru Putih, Hijau, Coklat Putih, dan Coklat. Setelah itu potong bajuan ujungnya sehingga rata satu sama lain.

Susunan kabel UTP tipe straight bisa Anda lihat pada gambar dibawah:

Setelah kabel tersusun, ambil Jack RJ-45. Seperti yang saya katakan tadi Jack ini terdiri dari 8 pin. Pin 1 dari jack ini adalah pin yang berada paling kiri jika posisi pin menghadap Anda. Berurut ke kanan adalah jack 2, 3, dan seterusnya.

Kemudian masukkan kabel-kabel tersebut ke dalam Jack RJ-45 sesuai dengan urutan tadi yaitu sebagai berikut:

Orange Putih pada Pin 1
Orange pada Pin 2
Hijau Putih pada Pin 3
Biru pada Pin 4
Biru Putih pada Pin 5
Hijau pada Pin 6
Coklat Putih pada Pin 7
Coklat pada Pin 8.

Masukkan kabel tersebut hingga bagian ujungnya mentok di dalam jack.

Masukan Jack RJ-45 yang sudah terpasang dengan kabel tadi ke dalam mulut tang crimping yang sesuai sampai bagian pin Jack RJ-45 berada didalam mulut tang. Sekarang jepit jack tadi dengan tang crimping hingga seluruh pin menancap pada kabel. Biasanya jika pin jack sudah menancap akan mengeluarkan suara “klik”.

Sekarang Anda sudah selesai memasang jack RJ-45 pada ujung kabel pertama. Untuk ujung kabel yang kedua, langkah-langkahnya sama dengan pemasangan ujung kabel pertama tadi. Untuk itu, ulangi langkah-langkah tadi untuk memasang Jack RJ-45 pada ujung kabel yang kedua.

Kalau sudah kemudian kita test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses.

Klik vidoe : https://www.youtube.com/watch?v=ROBTMKnRlHo

Praktikum 9: Kompilasi Program Linux

LAPORAN PRAKTIKUM ORKOM DAN SO
KOMPILASI PROGRAM LINUX

Disusun oleh:

Fajar Ilhamy (064001600019)

Program Studi Teknik Informatika

Fakultas Teknologi Industri

Universitas Trisakti

2017

I. Tujuan Percobaan

II. Teori Percobaan

III. Percobaan

IV. Kesimpulan

I. Tujuan Percobaan

I. Laporan ini dibuat untuk menyelesaikan praktikum sembilan matakuliah Organisasi computer dan Sistem Operasi. Selain itu, hal ini juga beguna sebagai panduan umum penggunaan kompilasi program pada operasi sistem linux

II. Teori Percobaan

II. LINUX adalah software sistem operasi open source yang gratis untuk disebarluaskan di bawah lisensi GNU. Linux merupakan turunan dari unix dan dapat bekerja pada berbagai macam perangkat keras koputer mulai dari inter x86 sampai dengan RISC. Dengan lisensi GNU (Gnu Not Unix) Anda dapat memperoleh program, lengkap dengan kode sumbernya (source code). Tidak hanya itu, Anda diberikan hak untuk mengkopi sebanyak Anda mau, atau bahkan mengubah kode sumbernya.Dan itu semua legal dibawah lisensi. Meskipun gratis, lisensi GNU memperbolehkan pihak yang ingin menarik biaya untuk penggandaan maupun pengiriman program.

Terminal sering disebut command prompt atau shell. Di masa lalu, ini adalah cara pengguna untuk berinteraksi dengan komputer, namun pengguna Linux merasakan dengan menggunakan shell ia dapat mengeksekusi perintah dengan lebih cepat dibandingkan dengan cara grafis dan masih sangat berguna hingga saat. Kali ini anda akan mempelajari bagaimana menggunakan terminal.

Kernel adalah program yang dimuat saat boot yang berfungsi sebagai interface antara user-level program dengan hardware. Fungsinya seperti layaknya sistem operasi, menangani task switching dalam multitasking, menangani permintaan membaca atau menulis peralatan disk, melakukan tugas-tugas network serta mengatur penggunaan memori.

Secara teknis Linux hanyalah sebuah kernel. Program lain seperti kompiler, editor, window manager dsb yang disertakan dalam paket hanyalah sebuah distribusi (RedHat, Slackware, SuSE dsb) yang melengkapi kernel menjadi sebuah sistem operasi yang lengkap.

Compiler adalah suatu program yang menerjemahkan bahasa program ( source code) kedalam bahasa objek (obyek code). Compiler menggabungkan keseluruhan bahasa program, mengumpulkannya dan kemudian menyusunnya kembali.

Komplier memerlukan waktu untuk membuat suatu program dapat di eksekusi oleh computer, program yang dieksekusi oleh compiler adalah dapat berjalan lebih cepat disbanding program yang diperoduksi oleh interpreter, disamping itu juga bersifat independen. Contoh program yang menggunakan compiler adalah Visual Basic, Visual Delvi, dan Pascal.

III. Percobaan

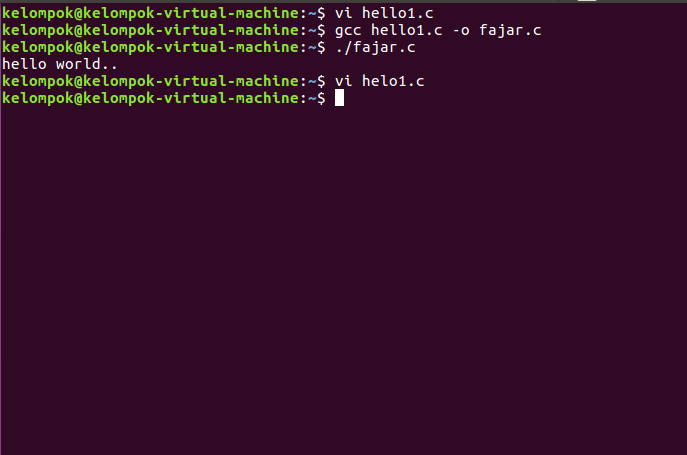

1. Lakukan perintah vi Hello.c, Enter
